感應淬火零件不退火對零件的力學性能有什么影響？

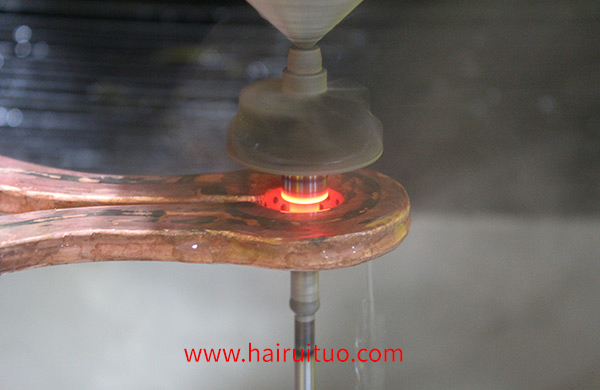

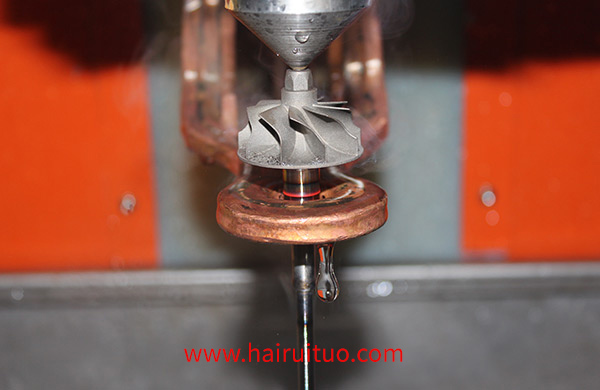

張世瓊等曾研究過感應淬火件不退火對樣品疲勞壽命的影響。實驗表明，感應淬火后不經(jīng)回火，可保留工件表層的殘留壓力，提高工件的疲勞強度，因此認為不回火可提高產(chǎn)品性能，節(jié)約能源。日本學者提出感應淬火部件疲勞強度提高的原因是，快速加熱淬火的組織和表面有殘留壓力，感應淬火部件通過低溫回火(180~200℃)比僅進行感應淬火的耐磨性高。

無論頻率的高低，在150~200℃的范圍內(nèi)回火，其磨損量都比未回火的減少，這表明殘留壓力的存在降低了耐磨性，回火溫度進一步提高，磨損量增加是因為硬度下降。

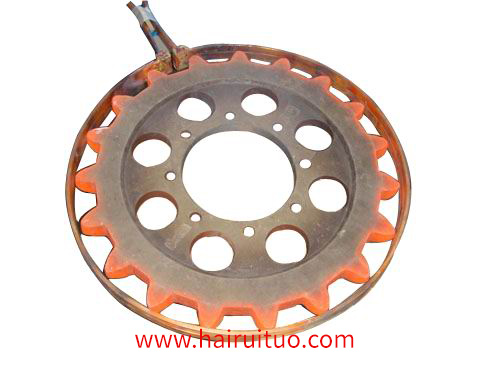

因此，感應淬火的零件要求淬火層具有耐磨性和淬火層承受摩擦(包括研磨)，淬火后必須進行低溫回火，相反，淬火層不受摩擦力，低溫回火的必要性可以根據(jù)其他條件綜合考慮。拖拉機履帶板銷、后橋軸等部件在實際生產(chǎn)中沒有回火工序。
