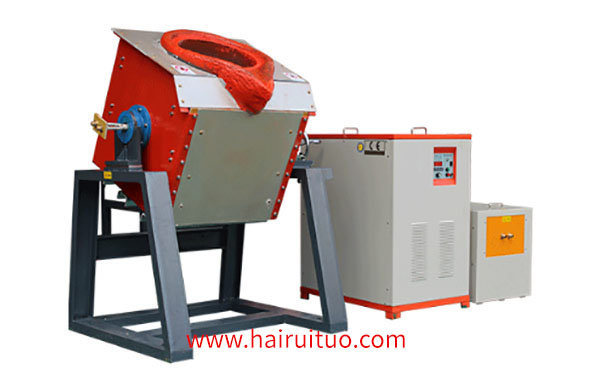

小型熔煉爐并聯逆變器的直流輸A端串接有足夠大的電抗器，可防止逆變失敗時產生過大的電流。短時間內，通過將整流器轉換成逆變工作進行斷電，同時儲存在反應器中的能量又返回到電嘲。但串聯逆變時，多采用不控整流器，輸入功率只能通過一個附加的快速斷路器切斷，濾波電容中的能量無法返回到電網。為了防止逆變失敗，儲存在電容器中的能量全部以熱的形式傳遞給可控硅，必須采取措施r&,r&在逆變器中增加電流，使電容器對電阻放電。對調諧電容器也需要采取類似的措施。很明顯，串聯逆變保護裝置較為復雜，但附加保護裝置，幾乎與系統容量無關。一般說來，大容量逆變器采用串聯逆變比較經濟，而小熔煉爐容量小時，可選擇甩并聯逆變臺適。

小熔爐串并聯遞變器優于并聯逆變器，即使工作頻率很高，也很容易啟動。由于串聯電容提供與電流相關的換向能力，它與負載電壓的幅度無關。選取，在任何輸出電壓下，逆變器可以轉換全負荷額定電流。不利之處在于，單固定串聯電容串聯的固定容量，在一定程度上限制了其工作頻率范圍(通常限于1,7~1)。

應該指出的是，在任意選擇的小爐子工作頻率下，只要換向重疊時間是一定的，并且加入觸發脈沖可以保證SCR有一定的承受反壓時間，那末串聯電容值的大小，在相當大的范圍內對可控硅的利用率沒有什么影響。并且這種利用率與采用并聯補償逆變器線路大致相同。所以，一組晶閘管在一定的工作頻率下產生多大的功率輸出，與串聯電容的大小基本無關。但當頻率降低到某一設計值以下時，若輸出電壓和功率保持不變，則可控硅的峰值電壓可能會增加。串聯電容的電壓隨頻率降低而升高，從而使SCR電壓升高。C串聯電容式。數值越小，晶閘管電壓升高越快。如果需要，可對小熔煉爐逆變器進行脈沖定時控制，使串聯電容電壓與負載電壓之間的相位關系能夠在一定程度上改變，從而使可控硅電壓在不列頻率的情況下降低。
