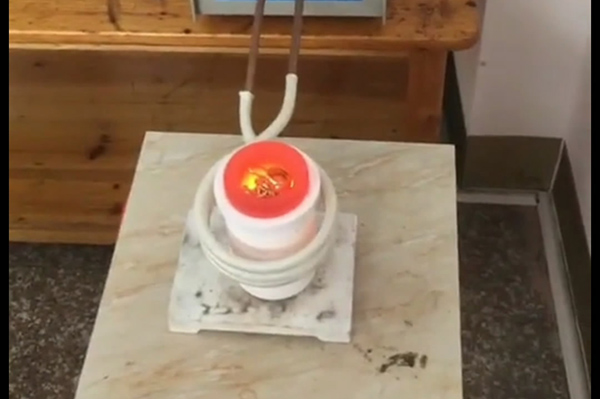

金屬熔煉爐送電后，爐料溫度逐漸升高。達(dá)到一定溫度后，爐料吸收的功率和熱損失達(dá)到平衡，材料不熔化，溫度不再升高，電壓增加到額定值。原因是負(fù)載匹配不好，具體情況可能是:

1)由于爐襯過厚，新建爐子的功率因數(shù)降低，阻抗Z增大。因此，在一定的電源電壓U的情況下，爐子的輸入功率尸體2-堡芝顯著降低，無(wú)法開啟爐料。

2)爐料塊太小，加熱效率不高，料塊中感應(yīng)的電流不足以使?fàn)t料升至熔化溫度。爐料小時(shí)一般應(yīng)先放置熔塊，起熔塊的等效直徑應(yīng)大干電流滲透到深度的6倍，待起熔塊熔化后再逐漸加碎。

3)傳感器設(shè)計(jì)不合理，匝數(shù)過多。由于傳感器輸送的功率與其匝數(shù)的平方成反比，匝數(shù)增加，傳感器的阻抗增加，輸入傳感器的電流減少，獲得的功率減少，材料無(wú)法融化。

4)輸送電流的匯流母線，尤其是傳感器和補(bǔ)償電容器之間的匯流母線接頭被氧化或其他原因?qū)е陆佑|不良，增加了線路損耗；或者匯流母線之間的距離過大，增加了線路電感，降低了輸出功率。有些爐子當(dāng)功率不足時(shí)，只要移動(dòng)母線位置，功率就足夠了，這就是原因。

五、匯流母線過長(zhǎng)，或者匯流母線靠近鐵架敷設(shè)，也會(huì)影響功率輸出。

6)儀器接線錯(cuò)誤或儀器故障，指示值偏高。

7)電源電壓低。

8)導(dǎo)體材料坩堝爐中的坩堝有局部縱向裂紋。
