諧振電路是圓鋼感應加熱設備電源的重要組成部分，也是逆變器的負載。感應加熱電源中的諧振電路如下。

(1)串聯諧振電路。感應繞組Lr與諧振補償電容Cr串聯連接，在逆變器輸出端形成串聯諧振(SRC)。

(2)并聯諧振電路。感應繞組L，與諧振補償電容C并聯，與逆變器輸出端并聯諧振(PRC)

(3)雙電感并聯諧振電路。電感繞組Li和電容串聯，然后與電感繞組Lz并聯，連接到逆變器輸出端，形成復雜的并聯諧振電路，也稱為串并聯諧振電路(SPRC)。

(4)雙電容并聯諧振電路。一個電容C與一個電感繞組串聯，然后與一個電容C2并聯，連接到逆變器輸出端，形成復雜的并聯諧振電路，又稱串并聯諧振電路(SPRC)。

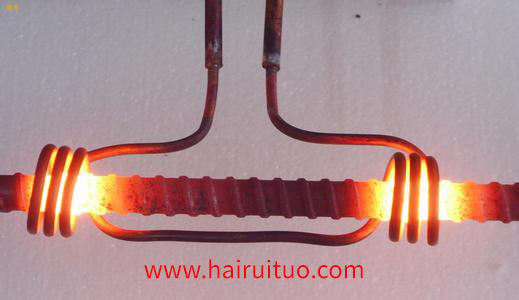

(5)雙電感復雜串聯諧振電路。圓鋼感應加熱設備的兩個電感與一個電容串聯，連接到逆變器的輸出端。其中一個電感通常與逆變器的輸出匹配到變壓器的一次側，或者直接是變壓器的磁化電感Lm，有時也稱為串并聯諧振電路。這是因為它具有串聯諧振和并聯諧振的特性，一個電感并聯到輸出負載變壓器的一次側。LLC半橋諧振電路是這種諧振電路。

(6)雙電容復雜申聯諧振電路。兩個電容與一個電感繞組串聯，連接到逆變器輸出端，其中一個電容與逆變器輸出匹配變壓器的一次側并聯，有時也稱為串并聯諧振電路。同樣，由于其并聯諧振的特性，一個電容與輸出負載變壓器的一次側并聯，這種諧振電路的LCC半橋諧振電路。

在LLC、LCC諧振電路圓鋼感應加熱設備中，由于其獨特的優點，常被采用。
