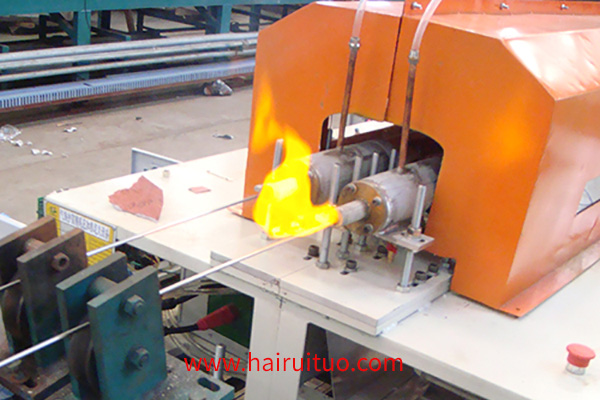

通過穩(wěn)定處理，感應(yīng)加熱電源預(yù)應(yīng)力鋼絲的抗應(yīng)力松弛性能明顯提高，而鋼絲的抗拉強(qiáng)度、屈服強(qiáng)度和塑性仍保持較高水平。

鋼絲的抗應(yīng)力松弛性能顯著提高。

不同生產(chǎn)工藝方法的含碳量為0.70%的鋼絲力學(xué)性能檢測結(jié)果。感應(yīng)加熱電源穩(wěn)定處理的鋼絲松弛率小(尺)，強(qiáng)度高，塑性好。同時，感應(yīng)加熱電源穩(wěn)定處理鋼絲的屈強(qiáng)比達(dá)到88.9%，比傳統(tǒng)處理鋼絲高6.5%。

張力冷拉變形的穩(wěn)定處理。

抓取鋼絲力學(xué)性能的均勻性，橋梁斜拉索采用B87MnQL線材，冷拉成直徑7mm，經(jīng)感應(yīng)加熱電源穩(wěn)定處理(雙張緊工藝)后，鍍鋅鋼絲隨機(jī)取樣檢測通條性能。檢測結(jié)果表明，感應(yīng)加熱電源定化處理鋼絲的力學(xué)性能均勻穩(wěn)定。10組檢測鋼絲的抗拉強(qiáng)度波動值為20MPa，屈服強(qiáng)度波動值為20MPa，伸長率和扭轉(zhuǎn)次數(shù)波動較小。

上述鋼絲的力學(xué)性能檢測結(jié)果完全符合用預(yù)應(yīng)力鍍鋅鋼絲的GB/T17101和法國感應(yīng)加熱電源預(yù)應(yīng)力熱鍍鋅圓鋼絲和鋼絞線標(biāo)準(zhǔn)NFA35-035的技術(shù)條件。
