銅管和鐵管能高頻焊接嗎？實測手持式高頻焊機，效果直觀可見

后臺有用戶咨詢：“想把銅管和鐵管焊接在一起，能用高頻焊機完成嗎？” 光說理論不夠直觀，我們直接用手持式高頻焊機做了實測，從材料驗證到焊接操作，一步步看看最終效果能不能滿足需求。

銅管和鐵管能高頻焊接嗎？實測手持式高頻焊機，效果直觀可見(圖1)

首先得明確焊接的材料 —— 畢竟銅管和鐵管的材質(zhì)差異大，焊接前先做個簡單驗證：拿一塊普通磁鐵，分別靠近兩根管子，能被磁鐵牢牢吸住的是鐵管，完全吸不上去的是銅管，確認無誤后，就可以準備焊接了。這次選的是常見規(guī)格：外徑 15mm 的銅管和外徑 15mm 的鐵管，打算做對接焊接，焊料用的是銅銀合金焊絲，還準備了少量助焊劑，幫助去除焊接處的氧化層，讓焊料更好地貼合。

接下來就是高頻焊接的核心操作：先用砂紙輕輕打磨兩根管子的對接端口，把表面的氧化層和油污清理干凈，再在端口處均勻涂抹一層薄薄的助焊劑，然后將銅管和鐵管的端口對齊，用夾具輕輕固定住，避免焊接時錯位。之后拿出手持式高頻焊機，換上適配的環(huán)形感應(yīng)線圈 —— 線圈的內(nèi)徑比管子外徑略大一點，剛好能套在對接處，這樣能讓磁場均勻覆蓋焊接區(qū)域。

銅管和鐵管能高頻焊接嗎？實測手持式高頻焊機，效果直觀可見(圖2)

啟動高頻焊機后，能明顯看到對接處的管子開始慢慢升溫，從常溫逐漸變成淺紅色。手持式高頻焊機的優(yōu)勢在這里很明顯：一是加熱特別集中，熱量只圍繞對接端口，管子其他部位幾乎不發(fā)燙，不用擔(dān)心因整體過熱導(dǎo)致管子變形；二是溫度可控，能通過調(diào)節(jié)焊機功率來控制升溫速度，避免局部溫度過高燒穿管壁。大概 15 秒左右，對接處的溫度就達到了焊料的熔點，這時把銅銀焊絲輕輕靠在焊接縫上，焊絲一接觸高溫區(qū)域就開始融化，順著縫隙慢慢流動，自動填滿兩根管子的對接處，整個過程很順暢，沒有出現(xiàn)焊料堆積或漏焊的情況。

焊接完成后，關(guān)掉高頻焊機，讓管子自然冷卻幾分鐘，等焊料完全凝固后，再用抹布擦掉表面殘留的助焊劑，就能看到最終的焊接效果：焊縫表面平整光滑，沒有明顯的氣孔或裂紋，用手輕輕晃動兩根管子，對接處特別牢固，沒有松動的跡象。為了進一步測試強度，我們還找了個小錘子，在焊縫周圍輕輕敲擊，焊縫依然完好，沒有出現(xiàn)開裂的情況。

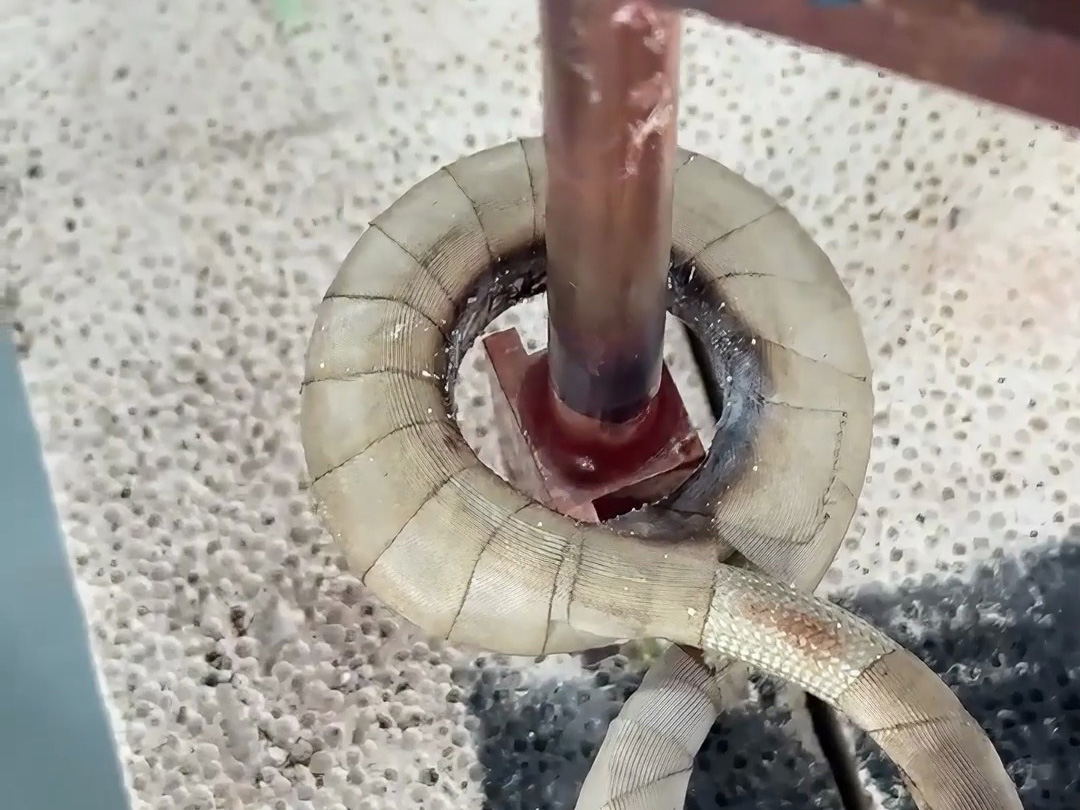

銅管和鐵管能高頻焊接嗎？實測手持式高頻焊機，效果直觀可見(圖3)

不過這次實測也有幾點需要注意：如果管子的壁厚較厚（比如超過 3mm），需要適當(dāng)延長加熱時間，確保熱量能滲透到管壁內(nèi)部，讓焊料更好地融合；如果是大口徑的銅管和鐵管對接，手持式高頻焊機的功率可能不夠，建議換用更大功率的臺式高頻焊機，搭配定制的感應(yīng)線圈，才能保證焊接質(zhì)量。

總的來說，銅管和鐵管的高頻焊接是完全可行的，尤其是小規(guī)格、薄壁的管子，用手持式高頻焊機操作靈活又高效，焊接效果也能滿足日常的連接需求。如果大家也有類似的異種金屬焊接需求，不妨先小范圍測試一下，根據(jù)管子的規(guī)格和實際使用場景，調(diào)整焊機參數(shù)和焊料，就能達到理想的焊接效果。
