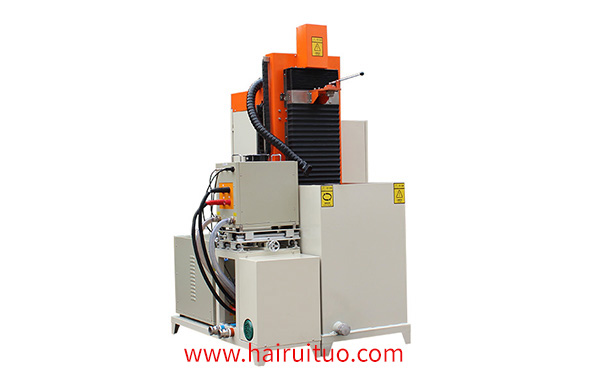

海瑞拓工廠生產的立式淬火機床質量可靠，淬火設備和控制設備可以方便地與各種加熱電源連接，實現對凹凸球、回轉支承內外滾道和內外曲面的掃描淬火，在控制柜操作界面上可以方便地編寫掃描程序和掃描速度。使用簡便，準確，簡單，可靠。

立式淬火機床廠家電氣設計原則與設計內容針對T80鏟刀連接座零件的具體形狀與尺寸，高頻工裝支撐板框架設計；

通過工藝試驗了解到，零件的旋轉速度為1.7r/min是比較合適的，立式淬火機床制造廠為了便于在使用過程中調整，獲得較好的工藝參數，要求減速機的旋轉速度可以在1~2rlmin之間實現無級變速；根據從高頻變壓器伸出的感應器高度，要求工裝高度控制在Im左右，旋轉工作臺高度在35mm以內，淬火介質要求循環使用。采用二段式大比例減速機，減速比為1:824。DRCF57/97型減速器，YS7124型電機，相數為3，功率為0.37kW，轉速1400r/min。

為了實現掃描線速度在1.2~20mm/s范圍內的無級調速，立式淬火機床廠家選擇了10~50Hz變頻調速器，其型號為6SE6440-2UD15-5AA1。
