要讓菜刀刃口既鋒利又耐用，高頻淬火是一種非常有效的金屬熱處理工藝，其核心是通過精準的局部加熱與快速冷卻，顯著提升刃口的硬度和耐磨性，同時兼顧刀體的韌性（避免整體過硬導(dǎo)致崩裂）。以下從高頻淬火的原理、工藝特點及對菜刀性能的改善效果展開說明：

一、高頻淬火提升菜刀刃口性能的原理

• 硬度提升：淬火后刃口硬度可從原有的 20-30HRC（未淬火低碳鋼）或 40-50HRC（退火狀態(tài)高碳鋼）提升至 55-62HRC，接近軸承鋼的硬度水平，抗磨損能力顯著增強。

• 韌性保留：僅對刃口 1-2mm 的局部區(qū)域加熱淬火，刀體其他部分仍保持原有韌性，避免整體淬火導(dǎo)致的刀身脆化、易斷裂問題。

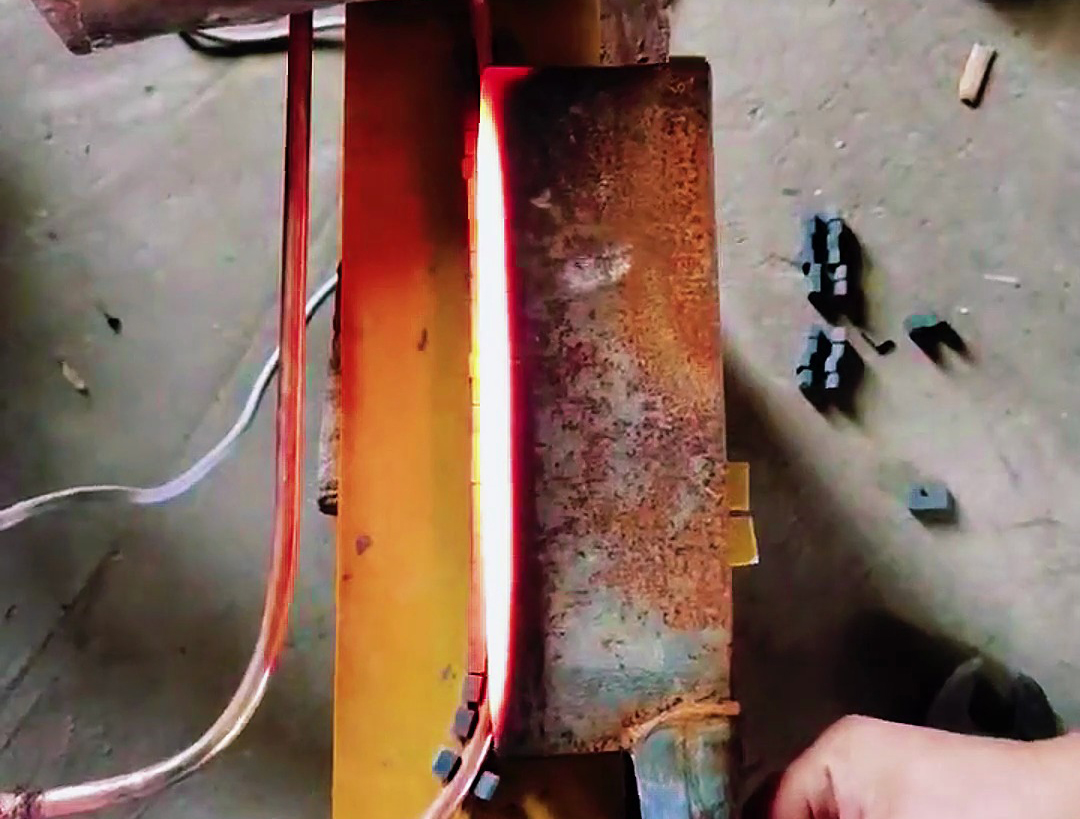

二、菜刀刃口高頻淬火的工藝優(yōu)勢

1. 精準控制，適配菜刀特性
   高頻淬火可通過調(diào)整電流頻率、加熱時間和功率，精確控制刃口硬化層的深度（0.1-0.5mm）和硬度分布。例如：
   • 家用菜刀需兼顧鋒利度和抗崩刃性，硬化層可控制在 0.2-0.3mm，硬度 55-58HRC；
   • 專業(yè)廚師刀或屠宰刀需要更高耐磨性，硬化層可加深至 0.3-0.5mm，硬度提升至 58-62HRC。
2. 高效節(jié)能，適合批量生產(chǎn)
   加熱時間極短（單把刀刃口加熱僅需 3-10 秒），相比傳統(tǒng)爐式淬火（需數(shù)小時）效率提升百倍以上，且僅加熱刃口局部，能耗比整體加熱降低 60% 以上，適合菜刀制造業(yè)的批量生產(chǎn)需求。
3. 質(zhì)量穩(wěn)定，減少刃口缺陷
   高頻感應(yīng)加熱均勻，避免了火焰淬火等傳統(tǒng)方式可能出現(xiàn)的局部過熱、燒穿或硬度不均問題；配合自動化冷卻系統(tǒng)，可確保每把刀的刃口硬度一致性，減少因手工操作導(dǎo)致的質(zhì)量波動。
4. 不損傷刀體，保持原始精度
   局部加熱和快速冷卻減少了刀體的熱變形，淬火后無需復(fù)雜的校直工序，能保留菜刀原有的刃口弧度和刀身平整度，確保后續(xù)開刃時的鋒利度基礎(chǔ)。

三、工藝配合：淬火后需配合精細開刃

1. 淬火后刃口硬度高，需用金剛石砂輪或立方氮化硼（CBN）砂輪進行精細磨削，打磨出極薄的刃口（刃口厚度可控制在 0.01-0.05mm），確保初始鋒利度；

2. 部分高端菜刀會在淬火后增加低溫回火（150-200℃），消除刃口內(nèi)應(yīng)力，進一步提升抗崩刃性能。

四、適用場景與效果

• 家用菜刀：經(jīng)高頻淬火后，刃口可長期保持鋒利，切菜、切肉時不易卷刃，使用壽命比未淬火菜刀延長 2-3 倍；
• 專業(yè)廚房刀具（如廚師刀、斬骨刀）：淬火后刃口能承受反復(fù)切割的磨損，斬骨時刃口不易崩裂，兼顧 “硬而不脆” 的特性。
