近日，客戶郵寄來直徑 80mm、厚度 20mm 的齒輪進行淬火試樣，明確要求邊牙淬火后硬度達到 50HRC。我們采用 60kW 海瑞拓高頻加熱淬火機進行針對性測試，最終硬度計實測結果完全滿足客戶需求，以下為詳細過程與數據解析。
- 清理齒輪表面油污、氧化皮，確保邊牙無雜質；
- 定制仿齒形線圈：內徑 82mm（與齒輪間隙 1mm），高度 25mm（覆蓋齒輪厚度 20mm 并預留 5mm 余量），確保磁場精準聚焦邊牙；
- 設定參數：加熱功率 45kW，加熱時間 8 秒，目標溫度 840℃（45# 鋼奧氏體化溫度），冷卻方式為高壓水霧（壓力 0.3MPa）。

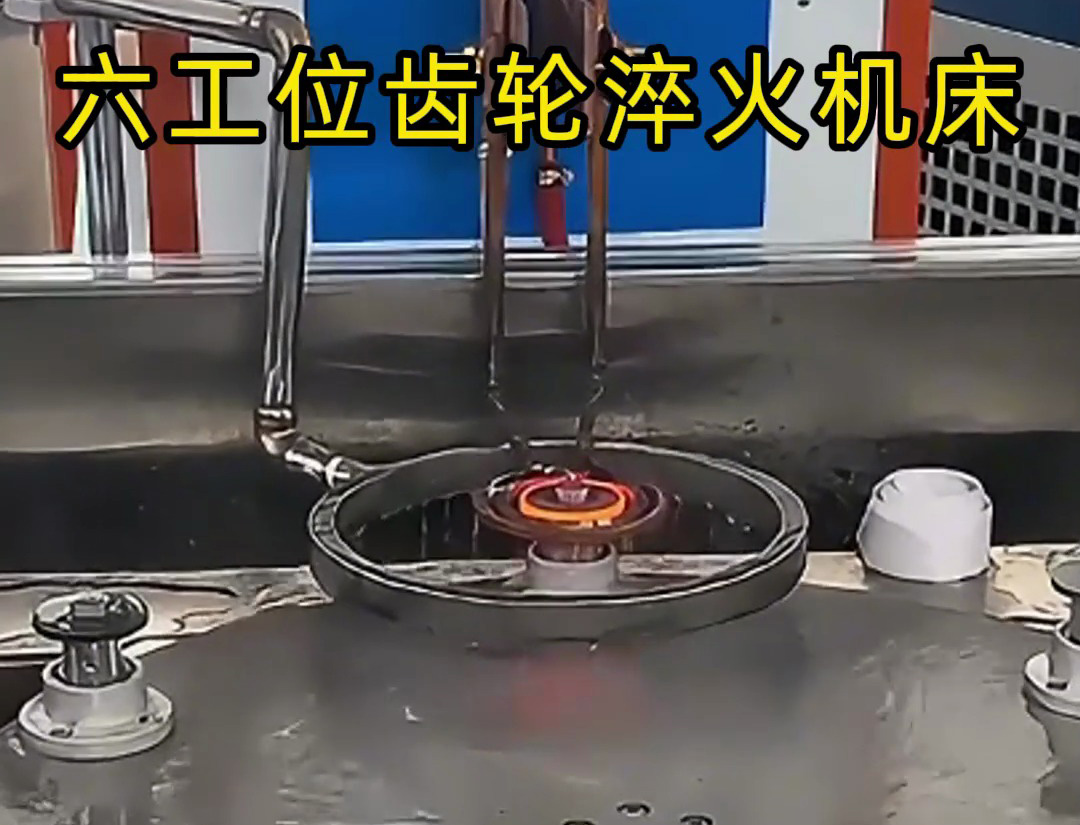

- 0-3 秒：線圈貼合齒輪邊牙，高頻電流啟動，邊牙因渦流效應快速升溫，3 秒時表面溫度達 600℃（暗紅色）；
- 3-8 秒：溫度持續攀升至 840℃（亮紅色），紅外測溫儀實時反饋，設備自動維持功率穩定，確保邊牙均勻受熱（齒頂與齒根溫差≤10℃）；
- 8 秒時：加熱結束，線圈自動抬升，同步啟動水霧冷卻系統，邊牙在 5 秒內快速降溫至 200℃以下（馬氏體轉變完成），齒芯因熱傳導慢，溫度未超過 300℃（保持韌性）。
針對 80mm 直徑齒輪的邊牙淬火，60kW 設備的優勢體現在：
客戶要求邊牙硬度 50HRC，實際測試不僅達標，更通過以下細節體現工藝可靠性：
- 硬度均勻性：9 個檢測點最大偏差僅 2HRC，遠低于行業允許的 ±5HRC，說明加熱與冷卻均勻；
- 無變形損傷：淬火后齒輪徑向跳動≤0.03mm，邊牙無裂紋、無燒熔，無需二次修整即可進入后續工序；
- 成本可控：60kW 設備試樣耗電量?jī)H 0.15 度，相比大型全自動線更適合小批量試樣，降低客戶測試成本。
此次齒輪淬火試樣的成功，再次驗證了海瑞拓 60kW 高頻加熱淬火機在中小型齒輪局部淬火中的精準性與可靠性。從參數設定到最終硬度檢測，每一步都以數據為依據，不僅滿足客戶的 50HRC 要求，更展現了對齒輪淬火 “硬度、韌性、精度” 平衡的深刻理解。若您有類似工件的淬火需求，海瑞拓高頻設備同樣能提供定制化解決方案，用實測效果證明實力。
|
